SIISEL: Informační systém pro správu a vizualizaci geotechnických dat

Za malý střípek k rozvoji digitalizace stavebnictví může být považován informační systém pro správu a vizualizaci geotechnických dat SIISEL. A to zcela právem, neboť již prošel praxí, kde se osvědčil.

Stavební činnost, kterou doprovází masivní monitoring, je výstavba podzemních liniových staveb. Objem sledovaných dat, získaných měřením geometrických, geotechnických, hydrologických, meteorologických, chemických, fyzikálních a jiných veličin, je obrovský. V dnešní době kompjůtrů bylo možné splnit sen o systému, který by zvládl organizovat tento mohutný tok dat. A tak vznikl SIISEL.

Původní impuls přišel z výstavby pražského metra D. Dnes je SIISEL nasazen na desítkách staveb u nás i v zahraničí. Nejde jen o tunely – hloubené jámy, železniční náspy, svahy, mostní konstrukce. Kde je třeba měřit opakovaně, tam má SIISEL své místo. Nejen že šetří čas, ale především zajišťuje konzistenci a dostupnost dat pro všechny, kdo s nimi potřebují pracovat.

Co všechno SIISEL umí

Základním scénářem pro tvorbu SIISELa byl vzor převzatý z receptů našich babiček: „Ajntopf“ – vše v jednom hrnci a na jednom místě. Tedy databáze. A nad ní aplikace, která ví, co s tím. Vývoj systému započal v roce 2018 a jeho cílem bylo jediné: mít všechna data na jednom místě, přístupná, propojená a vizualizovaná tak, aby i v závalu čísel bylo možné rychle a jasně poznat, co se na stavbě děje.

1. Vkládání a správa dat

Naměřená data ze všech běžných zařízení lze do systému nahrávat buď ručně, nebo automatizovaně. V systému se uchovávají jak původní, tak vypočtená (transformovaná) data. V případě chyby lze data zneplatnit – bodově, časově, hodnotově. Důležité je, že nic se nesmaže. Auditní stopa zůstává. Každý údaj má svůj původ a historii. Stejně jako geodetický nákres v poli – jen digitálně.

2. Vizualizace dat

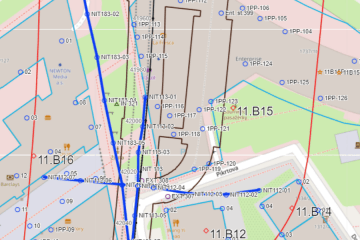

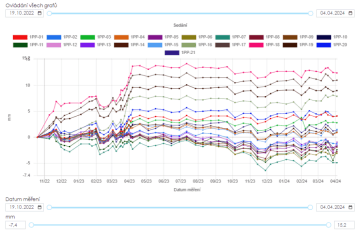

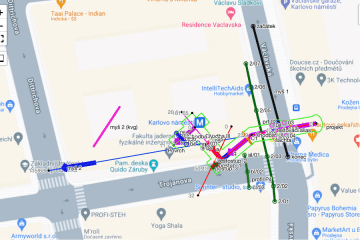

Data nestačí mít. Je třeba jim rozumět. Vizualizace v SIISELu není jen o grafech – je to živý přehled o tom, co se na stavbě děje. Mapová vrstva s projekty, nástěnka s posledními měřeními, interaktivní grafy s informacemi o postupu ražby. Uživatel může měnit rozsah, měřítko, kombinovat více grafů a přidávat komentáře. A když je třeba, může se podívat i na podélný profil nebo schéma rozmístění měřidel.

3. Varovné stavy a výstrahy

Když něco není v pořádku, musí to systém říct. A říká to nahlas – graficky, barevně, přehledně. Překročení varovného stavu se objeví v grafech, na mapě i na nástěnce. A k tomu ještě přiletí e-mail odpovědným osobám. Žádná hodnota se neztratí v šumu.

4. Export dat

Data nejsou věcí, která má zůstat uvězněná ve vlastní databázi. SIISEL umožňuje export do různých formátů, pro další zpracování, modelování nebo fakturaci. Geodet si může připravit výpisy, projektant doplní výpočty do statického modelu. Každý si vezme, co potřebuje.

A co dál?

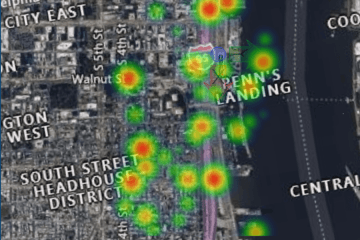

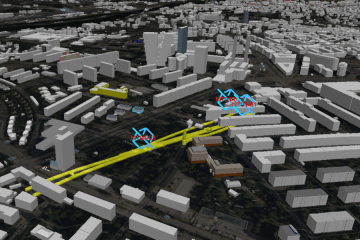

SIISEL se vyvíjí. Přibývají nové funkce – izoliniové mapy, 3D zobrazení, vizualizace měřidel v řezech nebo fotografiích konstrukcí. Připravují se analytické nástroje, které umožní hlubší pochopení závislostí mezi veličinami. V plánu je také integrace funkcí pro monitoring TBM razicích strojů. Systém roste spolu s požadavky uživatelů. A především – ukazuje, že i v geodetice a stavebnictví lze data zpracovávat moderně, s přehledem a klidem. A to je cenné.

Referenční stavby

Systém SIISEL se osvědčil v různorodých podmínkách a na projektech všech velikostí. Ať už šlo o tunel, svah, železnici nebo silnici, všude si poradil s daty i s lidmi. Výběr za všechny:

📍 Metro D, Praha – komplexní monitoring v zástavbě
 📍 Dálnice D3 (Hodějovice–Kaplice) – sledování ražeb a násypů
 📍 Tunel Okruhliak, Slovensko – měření sil na kotevních prvcích
 📍 Oprava náspu, trať Karlovy Vary – Nové Sedlo – sledování stability tělesa
 📍 Silnice I/16, Nová Paka – obchvat – monitoring výstavby a výkopů
 📍 Polsko, tunely TD-1 a TD-2 – mezinárodní nasazení systému
 📍 Lipník nad Bečvou – Drahotuše – rekonstrukce opěrné zdi
